Каталог продукции / Арматура трубопроводная

Клапаны (вентили) запорные ручные




Увеличить

Клапаны(вентили) запорные чугунные и бронзовые



Внешний вид

Табличная фигура

Наименование изделия

Pу, кгс/см2

Ду, мм

Рабочая среда

Строительная
длина, L=мм

Масса, кг

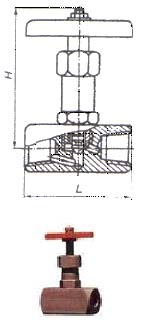

15Б1п

клапан муфтовый

латунный

16

15
20
25
32
40
50

вода и насыщенный пар с температурой до 200 °С

55
65
80
95
110
130

0,38
0,47
0,78
1,06
1,78
2,6

15Б3р

клапан муфтовый

латунный

10

15
20
25
32
40
50

вода и насыщенный пар с температурой до 200°С

55
65
80
95
110
130

0,35
0,44
0,76
1,04
1,64
2,51

15кч18п

15ч8п

клапан муфтовый

чугунный

16

15
20
25
32
40
50

вода, пар с рабочей температурой до 200°С

90
100
120
140
170
200

0,7
0,9
1,4
2,1
3,7
5

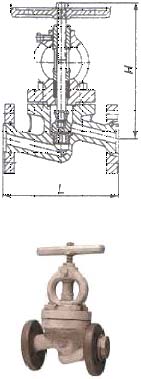

15кч19п

15ч9п

клапан фланцевый

чугунный

16

25
32
40
50

вода, пар с рабочей температурой до 200°С

120
140
170
200

2,7
4,3
5,8
8

15ч14п

клапан фланцевый

чугунный

16

65
80
100
125
150
200

вода и пар с рабочей температурой до 225°С

290
310
350
400
480
600

21,5
26,7
39,1
57,6
83,3
135

15кч16п1

клапан фланцевый

чугунный

25

32
40
50
65
80

вода и пар с рабочей температурой до 225°С

180
200
230
290
310

8
11
14
25
32

15кч16нж

пар с рабочей температурой до 300°С

15ч74п1
15ч74п2

клапан диафрагмовый футерованный фланцевый

чугунный

16

6
10
15
20
25
32
40
50

80
100

жидкие и газообразные агрессивные среды с рабочей температурой до 60°С (п1) температурой до 110°С (п2)

70
90
110
130
150
170
190
200
240
300

0,6
1,2
3
4,5
6,1
8
12,6
14
25
37

15ч75п1
15ч75п2

15ч76п1
15ч76п2

10

6

15ч93эм

клапаны

диафрагмовые эмалированные фланцевые

чугунные

16

10
15
20
25

кислота нейтральная с рабочей температурой от

-15°С до +100°С

120
130
150
160

180
200
230
290

310
350



2
2,9
5,3
5,8

8,56
9,66
13,8
16,8

28,5
34,5



15ч94эм

10

32
40
50
65

кислая нейтральная с рабочей температурой от -15°С до +100°С кислая нейтральная рабочей температурой от -15°С до +100 °С

15ч95эм

6

80
100

жидкая агрессивная среда (органические кислоты, растворы их солей, щелочи (рН<11 или рН=11) с рабочей температурой от -15°С до +120 °С



Клапаны(вентили) запорные стальные

Вентиль запорный, стальной, фланцевый предназначен для воды, пара, неагрессивных сред с рабочей температурой до +425, Ру=4,0.

Вентиль применяется в качестве запорных устройств на технологических линиях и трубопроводах для воды и пара, так же рабочей средой для которых может являться аммиак, углекислота, природный и сжиженный газы, коррозирующие вещества.

Вентиль имеет гарантированно высокое качество и конкурентоспособные цены. Компания имеет обширную сбытовую сеть. Клиентам нашей компании предоставляется гибкая система скидок. Товар проходит строгий контроль качества. Вся продукция сертифицирована и соответствует ГОСТ и ТУ.

Клапан 15с51п3(12п)



Ду

Исп.

Hmax

L

Масса

20

I

182

150

4,4

II

188

7,3

III

150

3,6

25

I

185

160

5,0

II

198

8,1

III

160

4.0

32

I

219

180

7,3

II

222

12,3

III

180

5,6

Среда - жидкий и газообразный аммиак с маслами ХА-30, XА-23, ХА, природный и сжиженный газ при температуре от -40 до +150°С.

Давление Ру =25 кгс/см2

Присоединение к трубопроводу - фланцевое с присоединительными размерами по
ГОСТ 12815-80 - исп.I;
с ответными фланцами - исп.II;
штуцерно-ниппельное - исп.III

Материал корпуса - сталь 25

Привод - ручной (маховик)

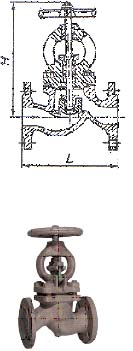

Клапан 15с18п



Вентиль запорный проходной фланцевый 15с18п

Ду

L

H

H1

Масса

40

200

280

296

16,0

50

230

280

296

18,5

80

310

360

400

39,5

100

350

395

426

56,0

125

400

83,0

150

480

465

520

100,0

200

600

650

725

149,0

Среда - аммиак при температуре от -40 до +150 °С; топливный газ при температуре до 100°С

Давление Ру =25 кгс/см2

Присоединение к трубопроводу - фланцевое с присоединительными размерами по
ГОСТ 12815-80

Материал корпуса - сталь 25Л

Герметичность затвора - по классу "В" ГОСТ 9544-93

Привод - ручной (маховик)



Клапан 15с65п



Вентиль запорный проходной с концами под приварку или фланцевый 15с65п

Ду

L

Н

Масса

32

180

225

10,5

40

200

264

17,0

50

230

14,2

65

290

319

25,5

80

310

380

32,0

100

350

400

43,0

125

400

473

105,5

150

480

470

Среда - для сред, по отношению к которым применяемые материалы коррозионностойки при температуре до 420 °С

Давление Ру =16 кгс/см2

Присоединение к трубопроводу - под приварку; фланцевое с присоединительными размерами по ГОСТ 12815-80

Материал корпуса - сталь 25Л-II; сталь 12Х18Н9ТЛ; сталь 12Х18Н12МЗТЛ;
сталь 16Х18Н12С4ТЮЛ; сталь 07Х20Н25МЗД2ТЛ

Привод - ручной (маховик)




Вентиль  15нж65п34



Вентиль запорный сальниковый проходной фланцевый 15нж65п34

Ду

L

H

Масса

15

130

184

3,2

20

150

215

4,7

25

160

218

5,7

Среда - агрессивные среды при температуре до 200 °С - т/ф 15нж65п34

Давление Ру =16 кгс/см2

Присоединение к трубопроводу - фланцевое с присоединительными размерами по
ГОСТ 12815-80 (исп.1, ряд 2)

Материал корпуса - сталь 14Х17Н2

Герметичность затвора - по классу "А" ГОСТ 9544-93

Привод - ручной (маховик)



Клапан 15нж65бк

Ду

L

~ Н

Масса

32

180

240

6,2

40

200

281

11,8

50

230

264

13,7

65

290

351

26,9

80

310

400

29,4

100

350

425

47,4

125

400

536

67,0

150

480

548

99,0

Среда - жидкие и газообразные агрессивные среды при температу­ре до 420 °С

Давление Ру =16 кгс/см2

Присоединение к трубопроводу - фланцевое с присоединительными размерами по ГОСТ 12815-80

Материал корпуса - сталь 12Х18Н9ТЛ; сталь!2Х18Н10Т; сталь 14Х18Н4Г4Л

Герметичность затвора - по классу "А" ГОСТ 9544-93

Привод - ручной (маховик)

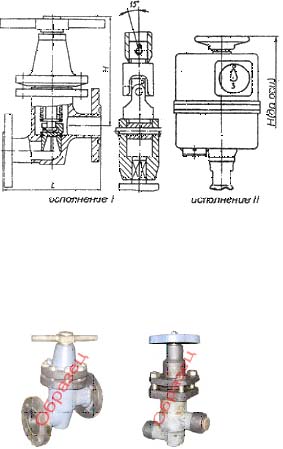

Клапан 15с22нж, 15с922нж,15нж22нж

Вентиль запорный проходной фланцевый 15с22нж, 15с922нж,15нж22нж

Ду

Исп

L

Hmin

Hmax

Масса
(не более)

40

I

200

277

300

16,0

II

761

40,0

50

I

230

2 77

300

18,5

II

761

45,0

80

I

310

357

397

41,0

II

737

88,0

100

I

350

389

434

58,0

II

771

99,0

Ду

Н

H1

L

L1

Масса

150

590

480

105

1101

480

230

200

635

600

167

1161

480

320



Среда - вода, пар, неагрессивные среды при температуре до 425 °С

Давление Ру =40 кгс/см2

Присоединение к трубопроводу - фланцевое с присоединительными размерами по
ГОСТ 12815-80 (исп.1, ряд 2)

Материал корпуса - сталь 25Л

Герметичность затвора - по классу "С" ГОСТ 9544-93

Привод - ручной (маховик) - исп.I; электропривод ТЭ 099.058-01МКУ2, Б 099.098-08М1 - исп.II





Клапан 15с52нж9, 15с52нж10,15с52нж11



Вентиль запорный сальниковый фланцевый или с концами под приварку 15с52нж9, 15с52нж10,15с52нж11

Ду

L

Н

Масса

15

175

216

6,8

20

190

238

8,73

25

200

266

10,8

32

210

322

15,7

40

225

342

17,5

Герметичность в затворе обеспечивается применением шаровой опоры в узле "золотник-шпиндель"

Среда - вода, пар при температуре до +400 °С

Давление Ру =63 кгс/см2

Присоединение к трубопроводу - фланцевое с присоединительными размерами по
ГОСТ 12815-80 - т/ф 15с52нж9, нж9М; с ответными фланцами - т/ф 15с52нж10, нж10М, под приварку- т/ф 15с52нж11

Материал корпуса - сталь 20

Привод — ручной (маховик)

Клапан 15с54бк, 15с54бк1

Вентиль запорный проходной цапковый или муфтовый 15с54бк, 15с54бк1

Ду

L

Масса

6

64

0,57

15

68

20

75

0,7

25

Среда - газ, жидкость нейтральная к основным деталям при температуре не выше 200 °С

Присоединение к трубопроводу - цапковое (наружная резьба на обоих концах М22х1,5) -
т/ф 15с54бк (DN 15); муфтовое (внутренняя резьба на обоих концах DN 6 - Rc1/4", DN 15 - Rc1/2", DN 20 - Rc3/4", DN 25 - Rc1") - т/ф 15с54бк1

Материал корпуса - сталь 40X13

Привод - ручной



Клапан 15с54бк2



Вентиль запорный проходной игольчатый с резьбовым соединением на обоих концах 15с54бк2



Ду

L

Hmax

Hmin

Масса

6

64

86

81

0,57

15

68

20

25

100

105

93

1,53

Среда - жидкая и газообразная неагрессивная при температуре до 300 °С

Присоединение к трубопроводу - муфтовое с резьбой Rc1/4" - DN 6, Rc1/2" - DN 15,
Rc3/4"- DN 20, Rc 1" - DN 25

Герметичность затвора - по классу "А" ГОСТ 9544-93

Материал корпуса - сталь 30

Привод - ручной (маховик)

Клапан 15с92бк1



Вентиль регулирующий сальниковый цапковый 15с92бк1

Ду

L

L1

Нmax

d

Масса

10

75

35

83

M24xl,5

0,65

15

120

-

168

М33х1,5

2,0

Среда - жидкий и газообразный аммиак при температуре от -40 до+150°С

Присоединение к трубопроводу - цапковое (резьба цапок метрическая)

Материал корпуса - сталь 20

Привод - ручной (маховик)



Клапан 15с94бк1, 15с94бк3, 15с94бк4



Вентиль регулирующий сальниковый фланцевый 15с94бк1, 15с94бк3, 15с94бк4

Ду

L

Масса

исп.I

исп.II

исп.III

20

150

4,6

7,2

3,8

25

160

5,3

8,3

4,4

32

180

7,0

11,9

5,8

Среда - жидкий и газообразный аммиак при температуре от -40 до +150 °С

Присоединение к трубопроводу - фланцевое с присоединительными размерами по
ГОСТ 12815-80 (исп.1, ряд 2) -исп.I; т/ф 15с94бк4 поставляется с ответными фланцами - исп.II; штуцерно-ниппельное по ГОСТ 5890-78 - исп.III

Материал корпуса - сталь 20

Климатическое исполнение - У1 (от -40 до +40 °С) по ГОСТ 15150-69

Привод - ручной



Клапан 15с68нж, 15лс68нж, 15нж68нж



Вентиль запорный сальниковый штуцерно-торцевой или фланцевый 15с68нж, 15лс68нж, 15нж68нж

Ду

Исп.

L

Н

d

Масса

15

I

90

152

G 1/2В

2,1

II

130

4,3

III

238

8,1

20

I

110

175

G 3/4В

4,0

II

150

7,2

III

266

13,1

25

I

130

178,5

G 1-B

4,2

II

178

8,5

III

294

15,3

Назначение - для установки в энергетическом, нефтепромысловом оборудовании в качестве запорного устройства

Среда - вода, пар, жидкие и газообразные нефтепродукты при температуре от -60 до +425°С; пар, агрессивные среды, в том числе газообразные нефтепродукты при температуре от -60 до +565 °С

Присоединение к трубопроводу - штуцерно-торцевое - исп.I; фланцевое с присоединительными размерами по ГОСТ 12815-80 (исп.1, ряд 2) - исп.II; с ответными фланцами - исп.III

Материал корпуса - сталь 20; сталь 09Г2С

Привод - ручной (маховик)



Клапан 14нж17ст1, 14с17ст3, 14нж017ст, 14нж917ст, 14с917ст



Вентиль сильфонный запорный фланцевый, или штуцерный, или с концами под приварку 14нж17ст1, 14с17ст3, 14нж017ст, 14нж917ст, 14с917ст

Ду

Исп .

L

H

Масса

10

I

120

150

2,0

II

15

I

130

150

2,42

II

515

20

I

150

200

6,62

II

530

25

I

160

200

6,62

II

530

32

I

180

200

8,1

II

630

Среда - жидкость, пар, воздух, инертный газ и агрессивные среды, по отношению к которым данный материал коррозионностоек, при температуре до 350 °С

Присоединение к трубопроводу - фланцевое по ГОСТ 12820-80 с присоединительными размерами по ГОСТ 12815-80 (исп.З, ряд 2); штуцерное по ГОСТ 2822-78; под приварку

Материал корпуса - сталь 20; сталь 12Х18Н9Т; сталь 10Х17Н13МЗТ

Герметичность затвора - по классу "С" ГОСТ 9544-93

Привод - ручной (маховик или шарнирная муфта для дистанционного управления) - исп.I; электропривод DN 15, 25 - ТЭ099.098-ОЗМ; DN 32 - ТЭ099.058-01М - исп.II



Вентиль 14с17ст, 14нж17ст, 14нж017ст, 14с917ст



Вентиль запорный сильфонный фланцевый, или цапковый, или с концами под приварку 14с17ст, 14нж17ст, 14нж017ст, 14с917ст

Ду

L

Масса

ручной

с шар.
муфт.

с э/приводом

15

130

2,43

25

160

6,7

40

200

15,3

15,8

55,3

50

230

18,1

18,5

57,1

65

290

33,0

34,0

113,0

80

310

39,2

40,0

118,0

100

350

61,0

62,0

136,0

125

400

97,0

нет данных

150

480

115,0

Среда - жидкость, пар, воздух, инертный газ при температуре до 350 °С (для изделий из углеродистой стали); агрессивные среды при температуре до 200 °С, 350 °С в зависимости от исполнения (для изделий из нержавеющей стали)

Присоединение к трубопроводу - фланцевое с присоединительными размерами
по ГОСТ 12815-80 (исп.1, ряд 2) DN 40...125; под приварку DN 40...100; цапковое DN 15, 25 по ГОСТ 2822-78

Материал корпуса - сталь 20; сталь 12X18Н9Т

Материал уплотнения затвора - фторопласт 4, ЦН-12М

Герметичность затвора - допустимые протечки для DN 125, 150 не более 12 см3/мин

Температура окружающей среды (воздух) - не более 40 °С при относительной влажности до 98% при 20 °С

Привод - ручной (рукоятка); шарнирная муфта; электропривод









опросный лист

оформить заказ

заказать доставку

Официальный представитель заводов:

ЗАО НПО
"Уралгидропром"



ОАО ОКТБ
"Кристалл"



Московский насосный
завод (МНЗ)



ЗАО "Беском"



АО "Молдавхидромаш"



Концерн "Медведь"

системы вентиляции SYSTEMAIR
Двери форпост, посетите официальный сайт. Двери форпост официальный сайт большой выбор.

Производитель нагревательных, вентиляционных и кондиционирующих установок.

Производитель вентиляторов
Обратная связь|Подписка|Опросы|Статьи
Рейтинг@Mail.ru

Copyright (c) 2006. Арматура и насосы.
Все права защищены.

Работает на: Amiro CMS
