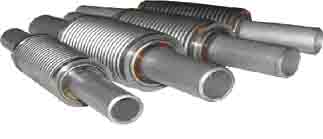

1.Компенсаторы осевые СТЭ
Назначение
Осевые компенсаторы предназначены для компенсации осевых температурных удлинений в трубопроводах внутренних систем отопления жилых домов и соответствуют требованиям ТУ 3695-001 49149890-2003. Компенсатор устанавливается на участке между двумя неподвижными опорами. При этом линейное удлинение трубопровода на этом участке не должно превышать компенсирующую способность компенсатора. С обеих сторон на расстоянии 1.5 - 2 DNот компенсатора должны быть установлены направляющие (скользящие) опоры.
Материалы основных деталей
Сильфон СТЭ 193.04 изготовлен в соответствии с требованиями чертежа. Марка материала – лента 12Х18Н9 ГОСТ 5632-72
Кольцо СТЭ170.02 , кольцо СТЭ 170.03 -сталь
Патрубок СТЭ 194.01-02, патрубок СТЭ 194.01.-03 – сталь
|
Технические характеристики |
|
Ду |
Обозначение |
Марка компенсатора |
Осевая компенсирующая способность, мм (+растяжение/ -сжатие) |
Общая длина компенсатора, L,мм* |
Длина сильфона, Lc,мм |
Диаметр патрубка, d, мм |
Масса, кг |
|
DN15 |
СТЭ 193 |
КО-15-16-26 |
26(+6/-20) |
276 |
100 |
21,5 |
0,57 |
|
DN15 |
СТЭ 193-01 |
КО-15-16-40 |
40(+10/-30) |
280 |
129 |
21,5 |
0,58 |
|
DN20 |
СТЭ 194 |
КО20-16-26 |
26(+6/-20) |
276 |
100 |
26,8 |
0,68 |
|
DN20 |
СТЭ 194-01 |
КО-20-16-40 |
40(+10/-30) |
280 |
129 |
26,8 |
0,69 |
|
DN25 |
СТЭ 195 |
KO-25-16-40 |
40(+10/-30) |
321 |
100 |
33,5 |
1,2 |
|
DN32 |
СТЭ 197 |
KO-32-16-40 |
40(+10/-30) |
276 |
100 |
42.3 |
1,2 |
|
DN40 |
СТЭ 218 |
KO-40-16-40 |
40(+10/-30) |
305 |
100 |
48 |
1,73 |
|
DN50 |
СТЭ 247 |
КО-50-16-25 |
25(+12,5/-12,5) |
270 |
68 |
57 |
1,74 |
|
DN65 |
СТЭ 249 |
КО-65-16-40 |
40(+10/-30) |
286 |
82 |
76 |
2.4 |
|
DN80 |
СТЭ 248 |
КО-80-16-40 |
40(+20/-20) |
320 |
128 |
89 |
3,83 |
|
DN100 |
СТЭ 384 |
КО-100-16-50 |
50(+25/-25) |
367 |
95 |
108 |
3,6 |
|
DN150 |
СТЭ 385 |
KO-150-16-50 |
50(+25/-25) |
428 |
134 |
159 |
8,55 |
|
DN200 |
СТЭ 386 |
KO-200-16-80 |
8О(+40/-4О) |
550 |
243 |
219 |
20,1 |
|
DN250 |
СТЭ 404 |
KO-250-16-80 |
8О(+40/-4О) |
576 |
269 |
273 |
25,9 |
|
DN300 |
СТЭ 405 |
KO-300-16-80 |
8О(+40/-4О) |
562 |
254 |
325 |
38,3 |
|
DN350 |
СТЭ 406 |
КО-350-16-80 |
8О(+40/-4О) |
579 |
272 |
377 |
47,2 |
1. Рабочее давление PN=1,6МПа
Рабочая температура Тмах=150
* Размер указан при температуре монтажа от +5ºС до +20ºС
2.Компенсаторы сильфонные осевые неразгруженные КСО
Условный проход Ду, мм 50-400
Условное давление Ру, Мпа (кгс/см2)- 1.0 (10), 1.6 (16) 2.5 (25)
Материал сильфона: 12Х18Н10Т
Материал патрубка: сталь 20
Назначение:
Осевые сильфонные компенсаторы неразгруженные предназначены для компенсации температурного удлинения
прямолинейных участков водяных тепловых сетей с температурой теплоносителя до 200С0 , а также на трубопроводах
насосных, водонагревательных установок, тепловых пунктов потребительских и других сооружений тепловых сетей.
|
а) односекцционный
с компенсирующей способностью
25, 35, 50, 80 мм |
б) двухсекционный
с компенсирующей способностью
50, 70, 100, 160 мм |

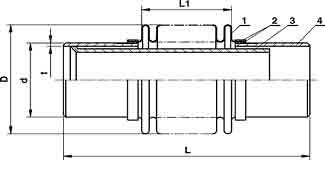

1-сильфон
2-патрубок присоединительный
3-кожух защитный
4-стойка
5-винт
Схема условного обозначения компенсатора
наименование: КСО 100-16-50
где: 100- условный проход Ду, мм
16- условное давление (кгс/см2)
50- компенсирующая способность, мм
|
Наименование |
Раб. давление,
МПа |
Диаметр,
мм |
Длина,
мм |
Компенсирующая
способность, мм |
Масса,
кг. |
|
Односекционные |
|
КСО 50-16-25 |
16 |
50 |
190 |
25 |
4 |
|
КСО 50-25-25 |
25 |
50 |
190 |
25 |
4 |
|
КСО 65-16-25 |
16 |
65 |
200 |
25 |
5 |
|
КСО 65-25-25 |
25 |
65 |
200 |
25 |
5 |
|
КСО 80-16-25 |
16 |
80 |
225 |
25 |
6 |
|
КСО 80-25-25 |
25 |
80 |
225 |
25 |
6 |
|
КСО 100-16-50 |
16 |
100 |
265 |
50 |
8 |
|
КСО 100-25-50 |
25 |
100 |
265 |
50 |
8 |
|
КСО 125-16-50 |
16 |
125 |
275 |
50 |
9 |
|
КСО 125-25-50 |
25 |
125 |
275 |
50 |
9 |
|
КСО 150-16-50 |
16 |
150 |
275 |
50 |
11 |
|
КСО 150-25-50 |
25 |
150 |
275 |
50 |
11 |
|
КСО 200-16-80 |
16 |
200 |
285 |
80 |
17 |
|
КСО 200-25-80 |
25 |
200 |
285 |
80 |
17 |
|
КСО 250-16-80 |
16 |
250 |
380 |
80 |
22 |
|
КСО 250-25-80 |
25 |
250 |
380 |
80 |
22 |
|
КСО 300-16-80 |
16 |
300 |
420 |
80 |
28 |
|
КСО 300-25-80 |
25 |
300 |
420 |
80 |
28 |
|
КСО 400-16-80 |
16 |
400 |
398 |
80 |
45 |
|
КСО 400-25-80 |
25 |
400 |
398 |
80 |
50 |
|
Двухсекционные |
|
КСО 50-16-50 |
16 |
50 |
310 |
50 |
6 |
|
КСО 50-25-50 |
25 |
50 |
310 |
50 |
6 |
|
КСО 65-16-50 |
16 |
65 |
320 |
50 |
8 |
|
КСО 65-25-50 |
25 |
65 |
320 |
50 |
8 |
|
КСО 80-16-50 |
16 |
80 |
370 |
50 |
11 |
|
КСО 80-25-50 |
25 |
80 |
370 |
50 |
11 |
|
КСО 100-16-100 |
16 |
100 |
450 |
100 |
14 |
|
КСО 100-25-100 |
25 |
100 |
450 |
100 |
14 |
|
КСО 125-16-100 |
16 |
125 |
475 |
100 |
17 |
|
КСО 125-25-100 |
25 |
125 |
475 |
100 |
17 |
|
КСО 150-16-100 |
16 |
150 |
475 |
100 |
20 |
|
КСО 150-25-100 |
25 |
150 |
475 |
100 |
20 |
|
КСО 200-16-160 |
16 |
200 |
500 |
160 |
34 |
|
КСО 200-25-160 |
25 |
200 |
500 |
160 |
34 |
|
КСО 250-16-160 |
16 |
250 |
665 |
160 |
40 |
|
КСО 250-25-160 |
25 |
250 |
665 |
160 |
40 |
|
КСО 300-16-160 |
16 |
300 |
710 |
160 |
50 |
|
КСО 300-25-160 |
25 |
300 |
710 |
160 |
50 |
|
КСО 400-16-160 |
16 |
400 |
721 |
160 |
78 |
|
КСО 400-25-160 |
25 |
400 |
721 |
160 |
90 |
3.Компенсаторы сальниковые односторонние, двухсторонние
Компенсаторы сальниковые разработаны для трубопроводов паровых и водяных тепловых сетей с параметрами воды и пара до 25 кгс/кв.см при температуре воды до 200°С и пара до 300°С, при этом односторонние сальниковые компенсаторы - для условных проходов от Dy 100 - 1400 мм, а двухсторонние сальниковые компенсаторы от Dy 100-800 мм.
|
|
Компенсаторы сальниковые допускается применять
в районах строительства тепловых сетей с расчетной
температурой наружного воздуха для проектирования
отопления не ниже - 40оС |
|
Односторонние
|
|
Обозначение |
Ду, мм |
Ру, кгс/см |
Строительная
длина, мм |
Компенсирующая
способность, мм |
Масса,
кг |
|
100-25-T1-01 |
100 |
25 |
530 |
250 |
20,9 |
|
125-25-T1-02 |
125 |
25 |
630 |
250 |
27,7 |
|
150-25-T1-03 |
150 |
25 |
895 |
250 |
41,4 |
|
175-25-T1-04 |
175 |
25 |
920 |
250 |
46,6 |
|
200-25-T1-05 |
200
|
25 |
970 |
200 |
86,3 |
|
200-25-T1-06 |
1370 |
400 |
103,9 |
|
250-25-T1-07 |
250
|
25 |
970 |
200 |
120,9 |
|
250-25-T1-08 |
1370 |
400 |
134,8 |
|
300-25-T1-09 |
300
|
25 |
970 |
200 |
142,3 |
|
300-25-T1-10 |
1370 |
400 |
178,8 |
|
350-25-T1-11 |
350
|
25 |
990 |
200 |
150,6 |
|
350-25-T1-12 |
1390 |
400 |
190,5 |
|
400-25-T1-13 |
400
|
25 |
1150 |
300 |
193,1 |
|
400-25-T1-14 |
1550 |
500 |
229,5 |
|
450-25-T1-15 |
450
|
25
|
1150 |
300 |
208 |
|
450-25-T1-16 |
1550 |
500 |
246,7 |
|
500-16-T1-17 |
500
|
16
|
1160 |
300 |
276,1 |
|
500-16-T1-18 |
1550 |
500 |
320,8 |
|
500-25-T1-33 |
25
|
1165 |
300 |
330,2 |
|
500-25-T1-34 |
1565 |
500 |
382,5 |
|
600-16-T1-19 |
600 |
16
|
1165 |
300 |
349,6 |
|
600-16-T1-20 |
1565 |
500 |
406,6 |
|
600-25-T1-35 |
25
|
1180 |
300 |
398,1 |
|
600-25-T1-36 |
1580 |
500 |
458,7 |
|
700-16-T1-21 |
700
|
16
|
1170 |
300 |
416,7 |
|
700-16-T1-22 |
1570 |
500 |
485,3 |
|
700-25-T1-37 |
25 |
1162 |
300 |
500,5 |
|
700-25-T1-38 |
1582 |
500 |
585,6 |
|
800-16-T1-23 |
800 |
16 |
1175 |
300 |
492 |
|
800-16-T1-24 |
1575 |
500 |
577,6 |
|
800-25-T1-39 |
25
|
1186 |
300 |
595 |
|
800-25-T1-40 |
1586 |
500 |
695,8 |
|
900-16-T1-25 |
900 |
16
|
1275 |
350 |
623,5 |
|
900-16-T1-26 |
1775 |
600 |
754,5 |
|
900-25-T1-41 |
25 |
1290 |
350 |
734,3 |
|
900-25-T1-42 |
1790 |
600 |
914 |
|
1000-16-T1-27 |
1000
|
16 |
1250 |
350 |
702,2 |
|
1000-16-T1-28 |
1780 |
600 |
853,6 |
|
1000-25-T1-43 |
25 |
1300 |
350 |
921,8 |
|
1000-25-T1-44 |
1800 |
600 |
1124,3 |
|
1200-16-T1-29 |
1200
|
16 |
1336 |
350 |
950,3 |
|
1200-16-T1-30 |
1836 |
600 |
1139,5 |
|
1200-25-T1-45 |
25 |
1365 |
350 |
1292,9 |
|
1200-25-T1-46 |
1865 |
600 |
1565,2 |
|
1400-16-T1-31 |
1400
|
16 |
1340 |
350 |
1239,7 |
|
1400-16-T1-32 |
1840 |
600 |
1503,8 |
|
1400-25-T1-47 |
25 |
1375 |
350 |
1715,4 |
|
1400-25-T1-48 |
1875 |
600 |
1994,7 |
|
Двухсторонние
|
|
Обозначение |
Ду, мм |
Ру, кгс/см |
Строительная
длина, мм |
Компенсирующая
способность, мм |
Масса,
кг |
|
100-25-T1-51 |
100 |
25 |
1540 |
2х250 |
41,5 |
|
150-25-T1-53 |
150 |
25 |
1590 |
2х250 |
79,5 |
|
200-25-T1-56 |
200 |
25 |
2470 |
2х400 |
199 |
|
250-25-T1-58 |
250 |
25 |
2470 |
2х400 |
267,2 |
|
300-25-T1-60 |
300 |
25 |
2470 |
2х400 |
333,3 |
|
350-25-T1-62 |
350 |
25 |
2540 |
2х400 |
372,2 |
|
400-25-T1-64 |
400 |
25 |
2540 |
2х500 |
454,1 |
|
500-25-T1-76 |
500 |
25 |
3080 |
2х500 |
755,2 |
|
600-25-T1-78 |
600 |
25 |
3080 |
2х500 |
911,5 |
|
700-25-T1-80 |
700 |
25 |
3080 |
2х500 |
1155,7 |
|
800-25-T1-82 |
800 |
25 |
3080 |
2х500 |
1364,4 |
4. Компенсаторы линзовые
Линзовые компенсаторы предназначенны для компенсации температурных удлинений круглых и прямоугольных газовоздуховодов (ПГВУ) и круглых трубопроводов вода-пар (изготовление по ОСТ) тепловых электростанций и других предприятий потребителей. Линзовые компенсаторы работают в условиях неагрессивных и малоагрессивных средах,при температуре рабочей среды до 425 градусов Цельсия и условным давлением до 1,6 МПа (16 кгс/см2).
- Компенсаторы круглые осевые 1-2-3-4-х линзовые, Ду200 м до Ду6000 мм изготавливаются в соответствие с ПГВУ242-86; ПГВУ 243-86; ПГВУ 244-86; ПГВУ 245-86
- Компенсаторы прямоугольные осевые линзовые изготавливаются в соответствие с ПГВУ246-86; ПГВУ 247-86;ПГВУ 248-86; ПГВУ 249-86;
ПГВУ334-79; ПГВУ335-79; ПГВУ336-79; ПГВУ 337-79; ПГВУ338-79;
ПГВУ339-79;
ПГВУ324-77; ПГВУ325-77; ПГВУ326-77; ПГВУ327-77; ПГВУ328-79;
ПГВУ329-77; ПГВУ330-77; ПГВУ331-77
Типоразмеры от 300х400 мм до 7850х8000 мм
- Компенсаторы круглые линзовые компенсаторы типоразмеры от Ду100мм до Ду1400мм (D100mm-D1400mm),изготавливаются в соответствие с
ОСЕВЫЕ:
ОСТ 34-42-569-82 - однолинзовые компенсаторы;
ОСТ 34-42-570-82 - двухлинзовые компенсаторы;
ОСТ 34-42-571-82 - трехлинзовые компенсаторы;
ОСТ 34-42-572-82 - четырехлинзовые компенсаторы;
УГЛОВЫЕ:
ОСТ 34-42-573-82 - однолинзовые компенсаторы;
ОСТ 34-42-574-82 - двухлинзовые компенсаторы;
ОСТ 34-42-575-82 - трехлинзовые компенсаторы;
ОСТ 34-42-576-82 - четырехлинзовые компенсаторы;
УГЛОВЫЕ СДВОЕННЫЕ:
ОСТ34-42-577-82 - однолинзовые;
ОСТ34-42-578-82 - двухлинзовые;
ОСТ34-42-579-82 - трехлинзовые;
ОСТ34-42-580-82 - четырехлинзовые
|
