Поплавковые конденсатоотводчики
Серия РКП.
Вертикальное соединение.
Рекомендуются к применению как основной тип для дренажа любого технологического оборудования и паропроводов.
Преимущества:
1. Обладают наилучшими энергосберегающими свойствами среди всех типов конденсатоотводчиков.
2. Имеют максимальный срок службы (до 15 лет).
3. Хорошо работают даже при незначительных изменениях давления и расхода конденсата.
4. Могут работать в экстремальных условиях.
5. Устойчивы к гидроударам.
6. Полностью исключают проскоки пара.
Технические характеристики РКП:
|
№ п/п |
Обозначение |
Ду, мм |
Ру, кгс/
см2 |
Д седла, мм |
KV, кг/ч |
Макс. перепад давления
ΔP, кгс/см2 |
Масса, кг |
|
1 |
РКП 15-25-1 |
15 |
25 |
2,5 |
142 |
23,5 |
12,5 |
|
2 |
3,2 |
232 |
14,4 |
|
3 |
4,0 |
363 |
9,17 |
|
4 |
5,0 |
568 |
5,88 |
|
5 |
6,3 |
901 |
3,71 |
|
6 |
РКП 20-25-1 |
20 |
25 |
3,2 |
232 |
14,4 |
13,5 |
|
7 |
4,0 |
363 |
9,17 |
|
8 |
5,0 |
568 |
5,88 |
|
9 |
6,3 |
901 |
3,71 |
|
10 |
8,0 |
1450 |
2,3 |
|
11 |
РКП 25-25-1 |
25 |
25 |
4,0 |
363 |
14,5 |
16,0 |
|
12 |
5,0 |
568 |
9,28 |
|
13 |
6,3 |
901 |
5,85 |
|
14 |
8,0 |
1450 |
3,64 |
|
15 |
10,0 |
2270 |
2,32 |
|
16 |
РКП 32-25-1 |
32 |
25 |
5,0 |
568 |
9,28 |
17,0 |
|
17 |
6,3 |
901 |
5,85 |
|
18 |
8,0 |
1450 |
3,64 |
|
19 |
10,0 |
2270 |
2,32 |
|
20 |
12,0 |
3270 |
1,61 |
|
21 |
РКП 40-25-1 |
40 |
25 |
6,3 |
901 |
14,0 |
23,5 |
|
22 |
8,0 |
1450 |
8,72 |
|
23 |
10,0 |
2270 |
5,57 |
|
24 |
12,0 |
3270 |
3,87 |
|
25 |
16,0 |
5810 |
2,18 |
|
26 |
РКП 50-25-1 |
50 |
25 |
8,0 |
1450 |
11,5 |
34 |
|
27 |
10,0 |
2270 |
7,35 |
|
28 |
12,0 |
3270 |
5,09 |
|
29 |
16,0 |
5810 |
2,87 |
|
30 |
20,0 |
9080 |
1,84 |
Габаритные и присоединительные размеры:
|
Обозначение |
А, мм |
В, мм |
С, мм |
D, мм |
d |
|
РКП 15-25-1 |
356 |
26 |
180 |
65 |
14 |
|
РКП 20-25-1 |
363 |
26 |
180 |
75 |
14 |
|
РКП 25-25-1 |
400 |
30 |
195 |
85 |
14 |
|
РКП 32-25-1 |
409 |
30 |
195 |
100 |
18 |
|
РКП 40-25-1 |
494 |
36 |
215 |
110 |
18 |
|
РКП 50-25-1 |
515 |
44 |
270 |
125 |
18 |
Регулируемые поплавковые конденсатоотводчики
Серия РКПМ-РН. Соосное горизонтальное соединение.
Уникальность заключается в том, что для их подбора не нужно точно знать перепад давления пара и расход конденсата.
Рекомендуются к применению как основной тип для дренажа любого технологического оборудования и паропроводов.
Преимущества:
1. Обладают наилучшими энергосберегающими свойствами среди всех типов конденсатоотводчиков.
2. Имеют максимальный срок службы (до 15 лет).
3. Хорошо работают даже при незначительных изменениях давления и расхода конденсата.
4. Могут работать в экстремальных условиях.
5. Устойчивы к гидроударам.
6. Полностью исключают проскоки пара.
Технические характеристики РКПМ-РН:
|
№ п/п |
Обозначение |
Ду, мм |
Ру,
кгс/см2 |
Д седла, мм |
Kv, кг/ч |
Масса, кг |
|
1 |
РКПМ-РH-1525 |
15 |
25
|
2,0...3,2 |
91...232 |
10,4 |
|
2 |
РКПМ-РH-2025 |
20 |
2,5...4,0 |
142...363 |
10,9 |
|
3 |
РКПМ-РH-2525 |
25 |
3,2...5,0 |
232...567 |
12,4 |
|
4 |
РКПМ-РH-3225 |
32 |
4,0...6,3 |
363...901 |
13,8 |
|
5 |
РКПМ-РH-4025 |
40 |
5,0…8,0 |
567...1453 |
26,6 |
|
6 |
РКПМ-РH-5025 |
50 |
6,3...10,0 |
901...2270 |
28,8 |
|
7 |
РКПМ-РH2-5025 |
50 |
12,5; 16 |
3547…5811 |
30,2 |
|
8 |
РКПМ-РH-1540 |
15 |
40 |
2,0...3,2 |
91...232 |
10,9 |
|
9 |
РКПМ-РH-2040 |
20 |
2,5...4,0 |
142...363 |
11,4 |
|
10 |
РКПМ-РH-2540 |
25 |
3,2...5,0 |
232...567 |
12,7 |
|
11 |
РКПМ-РH-3240 |
32 |
4,0...6,3 |
363...901 |
14,4 |
|
12 |
РКПМ-РH-4040 |
40 |
5,0…8,0 |
567...1453 |
28 |
|
13 |
РКПМ-РH-5040 |
50 |
6,3...10,0 |
901...2270 |
29,8 |
Габаритные и присоединительные размеры:
|
Обозначение |
Ду, мм |
Ру, кгс/см2 |
h,
мм |
Н,
мм |
L,
мм |
В,
мм |
D1,
мм |
D,
мм |
d,
мм |
|
РКПМ-РН-1525 |
15 |
25 |
267,5 |
406 |
214 |
Ø 150 |
Ø 65 |
Ø 95 |
Ø 14 |
|
РКПМ-РН-2025 |
20 |
267,5 |
406 |
216 |
Ø 150 |
Ø 75 |
Ø 105 |
Ø 14 |
|
РКПМ-РН-2525 |
25 |
322,5 |
461 |
220 |
Ø 150 |
Ø 85 |
Ø 115 |
Ø 14 |
|
РКПМ-РН-3225 |
32 |
322,5 |
461 |
234 |
Ø 150 |
Ø 100 |
Ø 135 |
Ø 18 |
|
РКПМ-РН-4025 |
40 |
438 |
590 |
280 |
Ø 190 |
Ø 110 |
Ø 145 |
Ø 18 |
|
РКПМ-РН-5025 |
50 |
438 |
590 |
320 |
Ø 190 |
Ø 125 |
Ø 160 |
Ø 18 |
|
РКПМ-РН2-5025 |
50 |
438 |
590 |
320 |
Ø 190 |
Ø 125 |
Ø 160 |
Ø 18 |
|
РКПМ-РН-1540 |
15 |
40 |
275,5 |
414 |
214 |
Ø150 |
Ø 65 |
Ø 95 |
Ø 14 |
|
РКПМ-РН-2040 |
20 |
275,5 |
414 |
216 |
Ø150 |
Ø 75 |
Ø 105 |
Ø 14 |
|
РКПМ-РН-2540 |
25 |
330,5 |
469 |
264 |
Ø150 |
Ø 85 |
Ø 115 |
Ø 14 |
|
РКПМ-РН-3240 |
32 |
330,5 |
469 |
274 |
Ø150 |
Ø 100 |
Ø 135 |
Ø 18 |
|
РКПМ-РН-4040 |
40 |
447 |
599 |
320 |
Ø 190 |
Ø 110 |
Ø 145 |
Ø 18 |
|
РКПМ-РН-5040 |
50 |
447 |
599 |
320 |
Ø 190 |
Ø 125 |
Ø 160 |
Ø 18 |
Термостатические конденсатоотводчики
Серия РКД .
Произвольное рабочее положение.
Рекомендуются к применению при низких температурах и для защиты от размораживания на паровых спутниках.
Преимущества:
1. Устойчивы к воздействию низких температур.
2. Просты и удобны в настройке, которая производится снаружи путем перемещения регулировочного винта.
3. Срок службы до 10 лет
Технические характеристики РКД:
|
Обозначение |
Ду, мм |
Ру, кг/см² |
Дс, диаметр седла, мм |
Кv, т/час |
Масса, кг |
|
РКД-3-1525 |
15 |
25 |
2,0...4,0 |
0,091...0,36 |
3,6 |
|
РКД-3-1540 |
40 |
5,9 |
|
РКД-3-2025 |
20 |
25 |
2,5...5,0 |
0,14...0,57 |
4,2 |
|
РКД-3-2040 |
40 |
4,25 |
|
РКД-3-2525 |
25 |
25 |
3,2...6,3 |
0,24...0,90 |
4,8 |
|
РКД-3-2540 |
40 |
4,7 |
|
РКД-3-3225 |
32 |
25 |
4,0...8,0 |
0,36...1,45 |
5,9 |
|
РКД-3-3240 |
40 |
5,9 |
|
РКД -1-4025 |
40 |
25 |
5,0...10,0 |
0,57...2,27 |
7 |
|
РКД -1-4040 |
40 |
7 |
|
РКД -1-5025 |
50 |
25 |
6,3...16,0 |
0,90...5,81 |
8,6 |
|
РКД -1-5040 |
40 |
8,5 |
|
РКД -1-10016 |
100 |
16 |
16,0...50,0 |
5,81…56,8 |
20,3 |
|
РКД -1-10025 |
25 |
22,7 |
|
РКД -1-10040 |
40 |
24,4 |
Габаритные и присоединительные размеры:
|
Обозначение |
Рис. |
Размеры, мм
|
|
D |
D1 |
D2 |
D3 |
D4 |
d |
B |
H |
L |
L1 |
|
РКД-3-1525 |
2 |
Ø95 |
Ø65 |
- |
- |
- |
Ø14 |
150 |
100 |
346 max |
- |
|
РКД-3-1540 |
1 |
12 |
23 |
Ø115 |
416 max |
|
РКД-3-2025 |
2 |
Ø105 |
Ø75 |
- |
- |
- |
- |
|
РКД-3-2040 |
2 |
- |
- |
- |
- |
|
РКД-3-2525 |
2 |
Ø115 |
Ø85 |
- |
- |
- |
- |
|
РКД-3-2540 |
2 |
- |
- |
- |
- |
|
РКД-3-3225 |
2 |
Ø135 |
Ø100 |
- |
- |
- |
Ø18 |
- |
|
РКД-3-3240 |
2 |
- |
- |
- |
- |
|
РКД-1-4025 |
2 |
Ø145 |
Ø110 |
- |
- |
- |
160 |
90 |
- |
|
РКД-1-4040 |
2 |
- |
- |
- |
100 |
- |
|
РКД-1-5025 |
2 |
Ø160 |
Ø125 |
- |
- |
- |
90 |
- |
|
РКД-1-5040 |
2 |
- |
- |
- |
100 |
- |
|
РКД-1-10016 |
3 |
Ø215 |
Ø180 |
- |
- |
- |
310 |
170 |
582 max |
- |
|
РКД-1-10025 |
3 |
Ø230 |
Ø190 |
- |
- |
- |
Ø22 |
- |
|
РКД-1-10040 |
3 |
- |
- |
- |
- |
Серия РКДЛ .
Произвольное рабочее положение.
Рекомендуются к применению при низких температурах и для защиты от размораживания на паровых спутниках.
Преимущества:
1. Устойчивы к воздействию низких температур.
2. Просты и удобны в настройке, которая производится снаружи путем перемещения регулировочного винта.
3. Комплектуются ответными фланцами и крепежом.
4. Срок службы до 10 лет
Технические характеристики РКДЛ:
|
Обозначение |
Ду, мм |
Ру, кг/см2 |
Дс , диаметр седла, мм |
Кv,т/час |
Масса, кг |
|
РКДЛ 1525 |
15 |
25 |
2,0 … 4,0 |
0,091…0,36 |
14 |
|
РКДЛ 2025 |
20 |
25 |
2,5 … 5,0 |
0,14…0,57 |
14 |
|
РКДЛ 2525 |
25 |
25 |
3,2 … 6,3 |
0,24…0,90 |
14 |
|
РКДЛ 3225 |
32 |
25 |
4,0 … 8,0 |
0,36…1,45 |
14 |
|
РКДЛ 4025 |
40 |
25 |
5,0 … 10,0 |
0,57…2,27 |
14 |
|
РКДЛ 5025 |
50 |
25 |
6,3 … 16,0 |
0,90…5,81 |
14 |

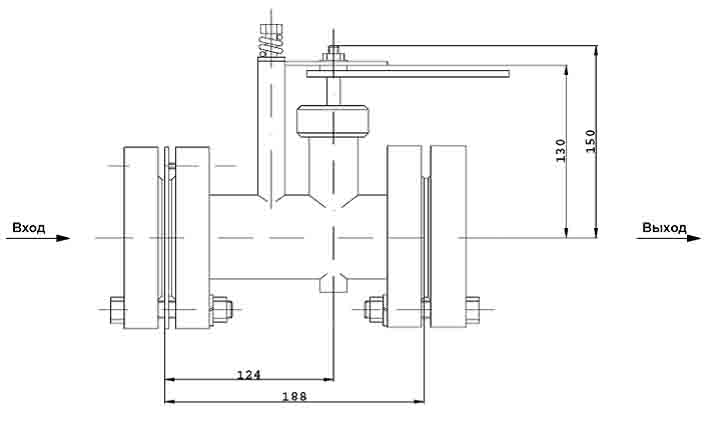

Габаритные и присоединительные размеры:
Термодинамические конденсатоотводчики
Серии 45с13нж и 45с13нж-ф. Произвольное рабочее положение.
Наиболее хорошо работают при перепаде давления пара более 4-5 атм.
Рекомендуются к применению при ограниченном бюджете.
Преимущества:
1. Основное преимущество - цена, которая в 3-5 раз ниже, чем у поплавковых конденсатоотводчиков.
2. Устойчивы к гидроударам.
3. Конденсатоотводчики 45с13нж-ф оснащены сетчатым фильтром, что делает их более долговечными
Технические характеристики:
|
Обозначение |
Dу, мм |
Ру, кгс/см2 |
Кv, кг/ч |
Масса, кг |
|
45с13нж |
15 |
40 |
180 |
1,29 |
|
20 |
280 |
1,3 |
|
25 |
400 |
1,36 |
|
32 |
720 |
5,12 |
|
40 |
1100 |
5,09 |
|
50 |
1600 |
5,19 |
|
45с13нж-ф |
15 |
40 |
180 |
1,44 |
|
20 |
280 |
1,52 |
|
25 |
400 |
1,58 |
|
32 |
720 |
5,85 |
|
40 |
1100 |
5,82 |
|
50 |
1600 |
6,17 |
Габаритные и присоединительные размеры:
|
Обозначение |
Dу, мм |
Размеры, мм |
|
L |
H |
h |
D |
|
45с13нж |
15 |
100 |
78 |
57,7 |
Ø48 |
|
20 |
|
25 |
|
32 |
150 |
127 |
93,7 |
Ø80 |
|
40 |
|
50 |
|
45с13нж-ф |
15 |
100 |
102 |
54,7 |
Ø48 |
|
20 |
107 |
57,7 |
|
25 |
107 |
60,7 |
|
32 |
150 |
173 |
89,7 |
Ø80 |
|
40 |
173 |
91,7 |
|
50 |
177 |
97,7 |
|
