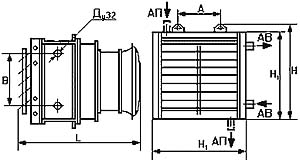

Каталог продукции / Отопительное оборудование Агрегаты воздушно-отопительные АВ и АП   Агрегаты воздушно-отопительные АВ и АП Подробная информация: Применение Предназначены для воздушного отопления производственных помещений сельскохозяйственного назначения, а также для оборудования отопительно-вентиляционных систем зданий промышленного назначения. Конструкция В состав агрегата входят: воздухонагреватель (калорифер) осевой вентилятор жалюзи переходник Производительность по теплу указана для режима: Агрегат типа АВ Агрегат типа АП Теплоноситель - горячая (перегретая) вода с температурой на входе 150 °С и температурой на выходе 70 °С Теплоноситель - сухой насыщенный пар под давлением 0,1 МПа Температура воздуха на входе плюс 15 °С Основные технические характеристики агрегатов Агрегат АВ Наименование показателя Индекс изделия АВ-3-25 АВ-3-30 АВ-5-40 АВ-5-50 АВ-10-80 АВ-10-100 Производи- тельность по теплу, кВт 24 27,8 41 49,3 81,5 98,6 Производи- тельность по воздуху, м3/ч 2600 5200 10500 Площадь поверхности теплообмена, м2 10,4 13,6 14,3 18,8 21,2 28 Мощность элетродвигателя, кВт 0,25 0,37 1,1 1,5 Номер вентилятора ВО-20-260-4С ВО-18-287-5С ВО-18-287-6,ЗС Длина L, мм 688 744 806 Высота Н, мм 624 705 830 Высота Ш, мм 571 652 777 Ширина В, мм 439 522 647 А, мм 250 375 500 Масса, кг, не более 80 90 110 120 140 150 Агрегат АП отличается от АВ тем, что вместо водяного калорифера КСк устанавливается паровой воздухонагреватель КПСк с вертикальным расположением присоединительных патрубков. Агрегат АП Наименование показателя Индекс изделия АП-3-25 АП-3-30 АП-5-40 АП-5-50 АП-10-80 АП-10-100 Производи- тельность по теплу, кВт 27,1 31,4 42,3 50,9 84,8 102,6 Производи- тельность по воздуху, м3/ч 2600 5200 10500 Площадь поверхности теплообмена, м2 10,4 13,6 14,3 18,8 21,2 28 Мощность элетродвигателя, кВт 0,25 0,37 1,11,5 Номер вентилятора ВО-20-260-4С ВО-18-287-5С ВО-18-287-6,ЗС Длина L, мм 688 744 806 Высота Н, мм 624 705 830 Высота Ш, мм 571 652 777 Ширина В, мм 439 522 647 А, мм 250 375 500 Масса, кг, не более 80 90 110 120 140 150 Теплоноситель: для агрегата типа АВ – горячая перегретая вода с температурой на входе 150 °C и температурой на выходе 70 °C; для агрегата типа АП – сухой насыщенный пар под давлением 0,1 МПа; Температура воздуха на входе: 15 °C Массовая скорость воздуха в набегающем потоке: 3,6 кг/м2·с Комплектация агрегатов вентиляторами Марка агрегата Марка вентилятора Мощность вентилятора, кВт Частота вращения, об/мин АВ-3-25 ВО-06-300-4 0,25 1500 АП-3-25 АВ-3-30 ВО-06-300-4 0,25 1500 АП-3-30 АВ-5-40 ВО-06-300-5 0,37 1500 АП-5-40 АВ-5-50 ВО-06-300-5 0,37 1500 АП-5-50 АВ-10-80 ВО-06-300-6,3 1,1 1000 АП-10-80 АВ-10-100 ВО-06-300-6,3 1,1 1000 АП-10-100
