Воздухонагреватели КП-Ск
Назначение воздухонагревателей КП3 и КП4
КП3-6-СК-01У3М |
|
КП4-6-СК-01У3М |
КП3-7-СК-01У3М |
|
КП4-7-СК-01У3М |
КП3-8-СК-01У3М |
|
КП4-8-СК-01У3М |
КП3-9-СК-01У3М |
|
КП4-9-СК-01У3М |
КП3-10-СК-01У3М |
|
КП4-10-СК-01У3М |
КП3-11-СК-01У3М |
|
КП4-11-СК-01У3М |
КП3-12-СК-01У3М |
|
КП4-12-СК-01У3М |
1. Воздухонагреватели (паровые калориферы КПСК) с теплоносителем пар предназначены для нагрева воздуха в системах отопления, вентиляции и кондиционирования воздуха. Воздух должен быть с предельно-допустимым содержанием химически агрессивных веществ по ГОСТ 12.1.005-76 с запыленностью не более 0,5 мг/м3 и не содержать липких веществ и волокнистых материалов.
2. Воздухонагреватели предназначены для эксплуатации в условиях холодного климата категории размещения 3 по ГОСТ 15150-69.
3. Паровые калориферы КПСК не должны устанавливаться на объекты, создающие внешнюю вибрацию со среднеквадратическим значением более 2 мм/с. В зимнее время пуск в работу калориферов кск должен осуществляться со скоростью подъема температуры не более 30 °С в час
Технические характеристики воздухонагревателей КП3 и КП4 |
Характеристики приведены для режима:
- температура воздуха на входе - минус 20°С;
- давление пара на входе - 0,1 МПа;
- массовая скорость в набегающем потоке - 3,6 кг/м2.с
Теплоноситель - сухой насыщенный (или перегретый) пар с параметрами:
- рабочее давление не более - 1,2 МПа;
- температура не более - 190°С;
Показатели надежности:
- средний срок службы, лет, не менее - 6;
- полный установленный ресурс, ч, не менее - 9600;
- установленная безотказная наработка, ч, не менее - 1500;
- среднее время восстановления работоспособного состояния, ч, не более – 12.
|
Технические характеристики воздухонагревателей КП3 |
№ |
Наименование показателя |
КП3-6-СК- 01У3М |
КП3-7-СК- 01У3М |
КП3-8-СК- 01У3М |
КП3-9-СК- 01У3М |
КП3-10-СК- 01У3М |
КП3-11-СК- 01У3М |
КП3-12-СК- 01У3М |
1. |
Производительность по воздуху, м3/ч |
2500 |
3150 |
4000 |
5000 |
6300 |
16000 |
25000 |
2. |
Производительность по теплу, КВт |
59,4 |
73,4 |
90 |
107,5 |
134,5 |
358,3 |
552,1 |
3. |
Площадь поверхности теплообмена, м2 |
13,8 |
17,0 |
20,2 |
23,4 |
29,8 |
86,4 |
130,3 |
4. |
Площадь фронтального сечения, м2 |
0,267 |
0,329 |
0,392 |
0,455 |
0,581 |
1,660 |
2,448 |
5. |
Площадь сечения (среднее значение) для прохода теплоносителя, м2 |
0,004643 |
0,004643 |
0,004643 |
0,004643 |
0,004643 |
0,009419 |
0,014195 |
6. |
Масса, кг, не более |
34,0 |
40,0 |
45,0 |
50,0 |
61,0 |
158,0 |
233,0 |
|
Технические характеристики воздухонагревателей КП4 |
№ |
Наименование показателя |
КП4-6-СК- 01У3М |
КП4-7-СК- 01У3М |
КП4-8-СК- 01У3М |
КП4-9-СК- 01У3М |
КП4-10-СК- 01У3М |
КП4-11-СК- 01У3М |
КП4-12-СК- 01У3М |
1. |
Производительность по воздуху, м3/ч |
2500 |
3150 |
4000 |
5000 |
6300 |
16000 |
25000 |
2. |
Производительность по теплу, КВт |
68,0 |
84,5 |
105,2 |
126,3 |
158,5 |
424,0 |
656,1 |
3. |
Площадь поверхности теплообмена, м2 |
18,1 |
22,3 |
26,5 |
30,8 |
39,2 |
114,5 |
172,9 |
4. |
Площадь фронтального сечения, м2 |
0,267 |
0,329 |
0,392 |
0,455 |
0,581 |
1,660 |
2,448 |
5. |
Площадь сечения (среднее значение) для прохода теплоносителя, м2 |
0,006103 |
0,006103 |
0,006103 |
0,006103 |
0,006103 |
0,008491 |
0,018838 |
6. |
Масса, кг, не более |
41,0 |
48,0 |
55,0 |
61,0 |
78,0 |
201,0 |
298,0 |
|

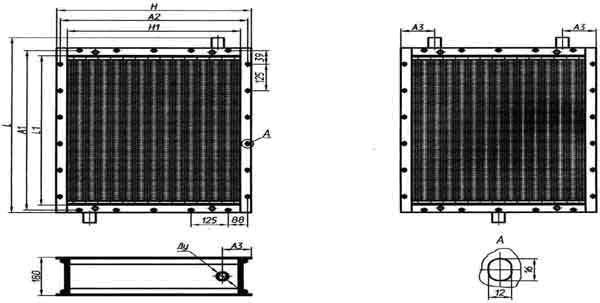

Габаритные и присоединительные размеры калориферов КСк3 и КСк4
Габаритные и присоединительные размеры воздухонагревателей КП3 |
№ |
Габаритные и присоеденительные размеры, мм |
КП3-6-СК- 01У3М |
КП3-7-СК- 01У3М |
КП3-8-СК- 01У3М |
КП3-9-СК- 01У3М |
КП3-10-СК- 01У3М |
КП3-11-СК- 01У3М |
КП3-12-СК- 01У3М |
1. |
А1±5 |
578 |
703 |
828 |
953 |
1203 |
1703 |
1703 |
2. |
А2±3 |
551 |
551 |
551 |
551 |
551 |
1050 |
1551 |
3. |
А3 |
82,5 |
82,5 |
82,5 |
82,5 |
82,5 |
290 |
415 |
4. |
L |
689 |
814 |
939 |
1064 |
1314 |
1798 |
1798 |
5. |
L1 |
530 |
655 |
780 |
905 |
1175 |
1655 |
1655 |
6. |
H |
575 |
575 |
575 |
575 |
575 |
1075 |
1575 |
7. |
H1 |
503 |
503 |
503 |
503 |
503 |
1003 |
1503 |
8. |
Ду |
50 |
50 |
50 |
50 |
50 |
65 |
80 |
|
Габаритные и присоединительные размеры воздухонагревателей КП4 |
№ |
Габаритные и присоеденительные размеры, мм |
КП4-6-СК- 01У3М |
КП4-7-СК- 01У3М |
КП4-8-СК- 01У3М |
КП4-9-СК- 01У3М |
КП4-10-СК- 01У3М |
КП4-11-СК- 01У3М |
КП4-12-СК- 01У3М |
1. |
А1±5 |
578 |
703 |
828 |
953 |
1203 |
1703 |
1703 |
2. |
А2±3 |
551 |
551 |
551 |
551 |
551 |
1050 |
1551 |
3. |
А3 |
82,5 |
82,5 |
82,5 |
82,5 |
82,5 |
290 |
415 |
4. |
L |
689 |
814 |
939 |
1064 |
1314 |
1798 |
1798 |
5. |
L1 |
530 |
655 |
780 |
905 |
1175 |
1655 |
1655 |
6. |
H |
575 |
575 |
575 |
575 |
575 |
1075 |
1575 |
7. |
H1 |
503 |
503 |
503 |
503 |
503 |
1003 |
1503 |
8. |
Ду |
50 |
50 |
50 |
50 |
50 |
65 |
80 |
|
|
